變頻電源介紹

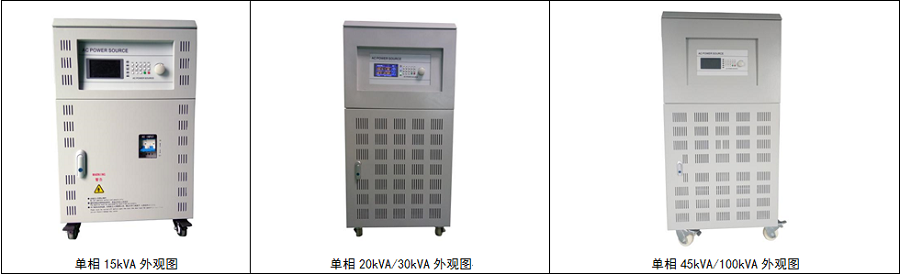

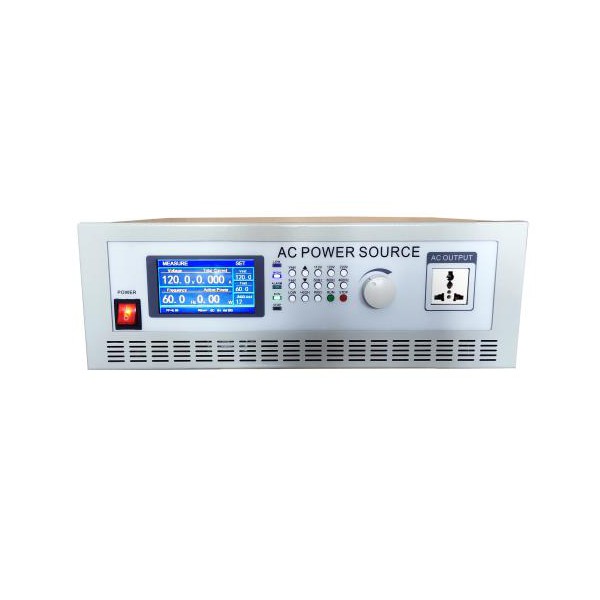

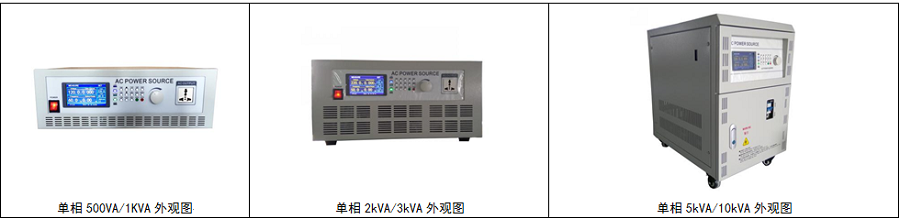

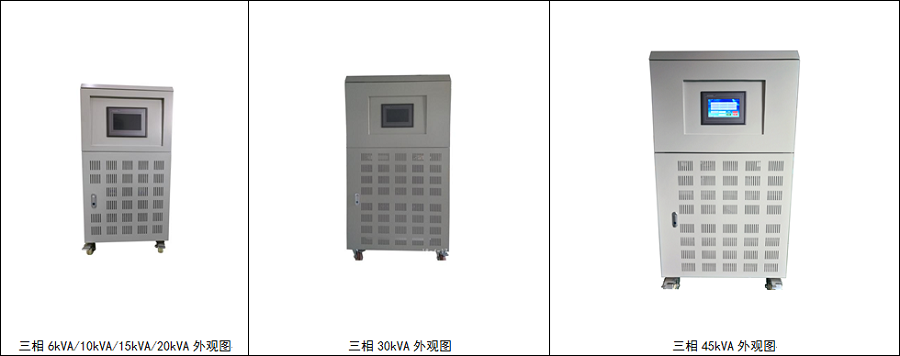

一、變頻電源外觀

二、變頻電源介紹

由于世界各國電網指標不統一，出口電器廠商需要電源模擬不同國家的電網狀況，鑫諾爾變頻電源可為工程師在設計開發、生產線測試及品保的產品檢測、壽命、過高壓/低壓模擬測試等應用中提供純凈可靠的、低諧波失真、高穩定的頻率和穩壓率的正弦波電力輸出；可以為進口原裝電器、設備的用戶也需要對我國電網進行變壓、變頻以保證進口電器、設備的正常運轉；還可以滿足航空電子及軍事設備高頻的需求。　　

變頻電源主要用于制造或出口貿易商對出口電器產品的用電檢測、調試及用于精密儀器的供電電源。廣泛適用于家電制造業、電機、電子制造業、IT產業、電腦設備、實驗室等。

★ 家電業制造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰箱、DVD、洗塵器、電動剃須刀等產品的測試電源。　　

★ 電機、電子業制造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電系統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。

★ IT產業及電腦設備制造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。　　

★ 實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位*佳交流電源。

★ 航空/軍事單位如：機場地面設施、船舶、航天、軍事研究所等的測試電源。

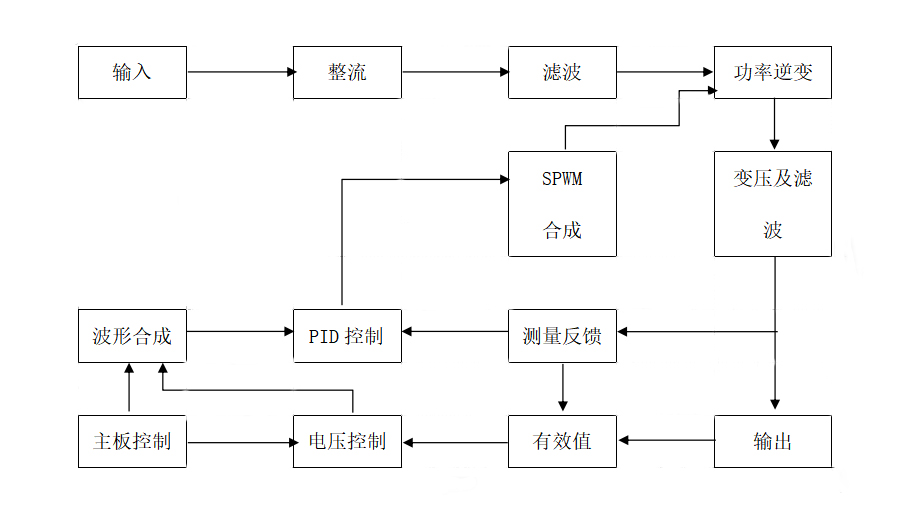

三、變頻電源原理

四、產品特點

（1）、4.3寸（三相為7寸觸摸屏）高清晰液晶屏視窗，方便、友好的人機界面，可完整顯示所有設定參數和測量值，人性化的界面將變頻電源引領入精密儀器領域；

（2）、可在操作面板上（三相可在觸摸屏上使用虛擬數字鍵盤快速設定輸出電壓、頻率等各項參數）使用快捷按鍵快速設定輸出電壓、頻率等參數；

（3）、具有編程功能，可設置輸出電流上限；輸出常用參數記憶組等功能選配；

（4）、可選配RS232和RS485接口，與電腦連接構成智能化電源，可遠程遙控、遙測、數據更換，實現對負載電氣特性的實時監測記錄；

（5）、可同時顯示設定電壓、設定頻率、設定電流，實測輸出電壓、輸出電流、有功功率、PF值、電源運行時間及各種保護指示；

（6）、具有故障自診斷功能，保護功能直接顯示在液晶屏界面上，更方便、直觀，提高可維修性；

（7）、主要元器件均采用進口品牌，質量可靠。

五、技術參數

（1）單相輸出一

型號			HE-1005	HE-1010	HE-1020	HE-1030	HE-1050		HE-1060	HE-1100
電源容量			500VA	1kVA	2kVA	3kVA	5kVA		6kVA	10kVA
交流輸入	相數		單相兩線+PE
	電壓		單相電壓：220V±22V
	頻率		50/60Hz±3Hz
交流輸出	相數		單相兩線
	電壓		電壓：1.0～300.0V 自動檔：(低檔)1.0～150.0V，(高檔)150.1～300.0V；高檔鎖定：(高檔)1.0～300.0V
	頻率		45.0～400Hz
	額定電流	120V	4.2A	8.4A	16.8A	25A	42A		50A	84A
		240V	2.1A	4.2A	8.4A	12.5A	21A		25A	42A
	設定精度	電壓	分辨力：0.1V
		頻率	分辨力：0.1Hz					分辨力：0.1Hz
	測量精度	電壓	分辨力：0.1V，精度：0.5%FS ±0.5					分辨力：0.1V，精度：0.5%FS ±0.5
		頻率	分辨力：0.1Hz，精度：0.05%					分辨力：0.1Hz，精度：0.05%
		電流	分辨力：0.001A/0.01A，精度：0.5%FS ±0.005 /0.05					分辨力：0.001A/0.01A，精度：0.5%FS ±0.005 /0.05
		功率	分辨力：0.01W/0.1W/，精度：0.5%FS ±0.05 /0.5					分辨力：0.01kW/0.1kW/，精度：0.5%FS ±0.05 /0.5
	頻率穩定度		≤0.02%
	電壓失真度		線性負載：THD＜2%
	瞬態恢復時間		20ms
	電壓波峰系數		1.41±0.1
	源電壓效應		≤1%
	負載效應		≤1%
	過載能力		105%＜輸出≤110% 15秒關斷輸出；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出，立即關斷輸出。
	抗沖擊能力		①可承受3倍額定電流持續2S ②可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊
	保護裝置		IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路
	效率		＞86%
功能	顯示方式		液晶顯示
	在線調節功能		可在線調節輸出電壓、輸出頻率（45.0～65.0Hz）
	記憶功能		掉電記憶功能，可記憶上次輸出模式及參數
	通訊接口		RS232（選配)、RS485（選配)
	遠程控制		模擬控制口（選配)
工作環境	溫度		0～40℃
	濕度		20～90%RH
外形尺寸W×H×D(mm)			430×150×435mm	430×150×435mm	430×177×500m	430×230×500mm	380×600×500mm		380×600×500mm	430×700×520mm
重量(Kg)			23	25	37	45	70		80	120

（2）單相輸出二

型號			HE-31150	HE-31200	HE-31300	HE-31450	HE-31600	HE-31900	HE-311200
電源容量			15kVA	20kVA	30kVA	45kVA	60kVA	90kVA	120kVA
交流輸入	相數		三相四線+PE
	電壓		相電壓：220V±22V，線電壓：380V±38V
	頻率		50/60Hz±3Hz
交流輸出	相數		單相兩線
	電壓		電壓：1.0～300.0V 自動檔：(低檔)1.0～150.0V，(高檔)150.1～300.0V；高檔鎖定：(高檔)1.0～300.0V
	頻率		45.0～65.0Hz
	額定電流	120V	125A	166A	250A	375A	500A	750A	1000A
		240V	62.5A	83A	125A	187.5A	250A	375A	500A
	設定精度	電壓	分辨力：0.1V
		頻率	分辨力：0.1Hz
	測量精度	電壓	分辨力：0.1V，精度：0.5%FS ±0.5
		頻率	分辨力：0.1Hz，精度：0.05%
		電流	分辨力：0.1A/1A，精度：0.5%FS ±0.5
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.5%FS ±0.5
	頻率穩定度		≤0.02%
	電壓失真度		線性負載：THD＜2%
	瞬態恢復時間		20ms
	電壓波峰系數		1.41±0.1
	源電壓效應		≤1%
	負載效應		≤1%
	過載能力		105%＜輸出≤110% 15秒關斷輸出；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出，立即關斷輸出。
	抗沖擊能力		①可承受3倍額定電流持續2S ②可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊
	保護裝置		IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路
	效率		＞86%
功能	顯示方式		液晶顯示
	在線調節功能		可在線調節輸出電壓、輸出頻率（45.0～65.0Hz）
	記憶功能		掉電記憶功能，可記憶上次輸出模式及參數
	通訊接口		RS232（選配)、RS485（選配)
	遠程控制		模擬控制口（選配)
工作環境	溫度		0～40℃
	濕度		20～90%RH
外形尺寸W×H×D(mm)			480×800×600mm	520×1000×820mm	520×1000×820mm	700×1300×1000mm	700×1300×1000mm	750×1750×1020mm	800×1700×1280mm
重量(Kg)			180	270	320	400	450	650	800

（3）三相輸出一

型號			HE-1330	HE-1360	HE-13100	HE-33150		HE-33200	HE-33300	HE-33450
電源容量			3kVA	6kVA	10kVA	15kVA		20kVA	30kVA	45kVA
交流輸入	相數		單相兩線+PE				三相四線+PE
	電壓		單相電壓：220V±22V				三相電壓：380V±38V
	頻率		50/60Hz±3Hz				50/60Hz±3Hz
交流輸出	相數		三相四線+PE
	電壓		相電壓：1.0～300.0V，線電壓1-520V；自動檔：相電壓(低檔)1.0～150.0V，相電壓(高檔)150.1～300.0V；
	頻率		45.0～65Hz
	額定電流	120V	8.4A	16.8A	27A	42A		56A	84A	125A
		240V	4.2A	8.4A	13.5A	21A		28A	42A	62.5A
	設定精度	電壓	分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值
		頻率	分辨力：0.1Hz，精度：0.05%
	測量精度	電壓	分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值
		頻率	分辨力：0.1Hz，精度：0.05%
		電流	分辨力：0.1A/1A，精度：0.3%×顯示值+0.3%×額定輸出值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×讀數值+0.45%×滿量程值
	頻率穩定度		≤0.02%
	電壓失真度		線性負載：THD＜2%
	瞬態恢復時間		20ms
	電壓波峰系數		1.41±0.1
	源電壓效應		≤1%
	負載效應		≤1%
	三相相位差		三相標準模式：120°±2°
	過載能力		105%＜輸出≤110% 15秒關斷輸出；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出，立即關斷輸出。
	抗沖擊能力		①可承受3倍額定電流持續2S ②可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊
	保護裝置		IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路
	效率		＞86%
功能	顯示方式		觸摸屏顯示
	在線調節功能		可在線調節輸出電壓、輸出頻率（45.0～65.0Hz）
	記憶功能		掉電記憶功能，可記憶上次輸出模式及參數
	通訊接口		RS232（選配)、RS485（選配)
	遠程控制		模擬控制口（選配)
工作環境	溫度		0～40℃
	濕度		20～90%RH
外形尺寸W×H×D(mm)			430470520 mm	500900680mm	500900680mm	500900680mm		500900680mm	5901100800 mm	72012201100 mm
重量(Kg)			80	160	200	260		300	350	400

（4）三相輸出二

型號			HE-33600	HE-33750	HE-331000	HE-331200	HE-331500	HE-331800	HE-332000
電源容量			60kVA	75kVA	100kVA	120kVA	150kVA	180kVA	200kVA
交流輸入	相數		三相四線+PE
	電壓		三相電壓：380V±38V
	頻率		50/60Hz±3Hz
交流輸出	相數		三相四線+PE
	電壓		相電壓：1.0～300.0V，線電壓1-520V；自動檔：相電壓(低檔)1.0～150.0V，相電壓(高檔)150.1～300.0V；
	頻率		45.0～65Hz
	額定電流	120V	166A	208A	277A	333A	416A	500A	555A
		240V	83A	104A	138A	167A	208A	250A	278A
	設定精度	電壓	分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值
		頻率	分辨力：0.1Hz，精度：0.05%
	測量精度	電壓	分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值
		頻率	分辨力：0.1Hz，精度：0.05%
		電流	分辨力：0.1A/1A，精度：0.3%×顯示值+0.3%×額定輸出值
		功率	分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×讀數值+0.45%×滿量程值
	頻率穩定度		≤0.02%
	電壓失真度		線性負載：THD＜2%
	瞬態恢復時間		20ms
	電壓波峰系數		1.41±0.1
	源電壓效應		≤1%
	負載效應		≤1%
	三相相位差		三相標準模式：120°±2°
	過載能力		105%＜輸出≤110% 15秒關斷輸出；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出，立即關斷輸出。
	抗沖擊能力		①可承受3倍額定電流持續2S ②可承受功率不大于電源額定功率0.5倍的感性負載或波峰因數不大于3.0整流性負載的啟動沖擊
	保護裝置		IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、輸出過壓、輸出欠壓、輸出過流、輸出過載、輸出短路
	效率		＞86%
功能	顯示方式		觸摸屏顯示
	在線調節功能		可在線調節輸出電壓、輸出頻率（45.0～65.0Hz）
	記憶功能		掉電記憶功能，可記憶上次輸出模式及參數
	通訊接口		RS232（選配)、RS485（選配)
	遠程控制		模擬控制口（選配)
工作環境	溫度		0～40℃
	濕度		20～90%RH
外形尺寸W×H×D(mm)			72012201100 mm	75013001400 mm	75013001400 mm	13801450870mm	13801450870mm	210016501350mm	210016501350mm
重量(Kg)			470	600	700	750	1000	1200	1500
